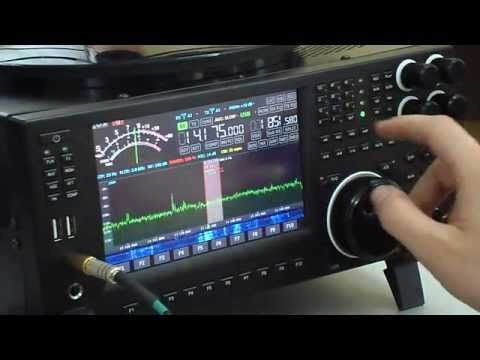

SDR трансивер MB1 (новое направление в любительском радио)
Многие радиолюбители используют вместе с классическим трансивером компьютер. В
одном случае это ноутбук, в другом - стационарный ПК. Соединения между
этими двумя устройствами каждый решает как может, кто-то подключает
дополнительные USB-интерфейсы, кто-то паяет жгут проводов. Когда стоит
вопрос выехать с настроенным рабочим местом на контест станцию,
перевозка этого оборудования становится головной болью. В таком случае
хочется иметь все в одном корпусе. SDR трансивер MB1 решает эту задачу
на 100%.
Трансивер MB1 - это новое направление в любительском радио. Это трансивер и компьютер в одном корпусе. Он сочетает в себе
классический дизайн, наработанный многими десятилетиями, с самой
передовой SDR начинкой на базе DUC/DDC технологии - прямой оцифровки и
синтеза радиосигналов, и полнофункционального современного компьютера на
базе процессора Intel Core i5. Оператор получает полнофункциональное
рабочее место в одном корпусе, которое запускается нажатием всего лишь
одной кнопки.
Помимо трансиверных возможностей, моноблок имеет полноценный компьютер на базе процессора Intel Core i5, со всеми вытекающими
возможностями.
1. Установка программ цифровых видов связи.
2. Аппаратные и контестовые журналы.
3. Интернет, интернет кластеры и прочие возможности (почта, Skype, ICQ, ТВ...), связанные с интернетом.
4. Просмотр и прослушивание видео и аудио файлов.
5. Просмотр ТВ через USB свистки.
6. И много-много других, все ограничивается фантазией. Всё это внутри одного трансивера SunSDR-MB1
Информация о цене >>>> http://sunsdr.eu/product/mb1/
Вот версия его с авто тюнером для КВ антенны! >>>>>> http://sunsdr.eu/product/mb1-high-end-ducddc-transceiver-with-tuner/
Приятно ещё то что производитель РФ!
Об этом трансивере на русском >>> http://eesdr.com/ru/products-ru/transceiver-ru/mb1-ru
ОДР #536. ES1DJV Горюнов Роман Алексеевич. Эстонская Республика.
|
| |
| |
| -ES1DJV- | Дата: Суббота, 18.08.2018, 03:59 | Сообщение # 2 |
|
Основатель Клуба
Группа: Гл. Администраторы
Сообщений: 63
Статус: |

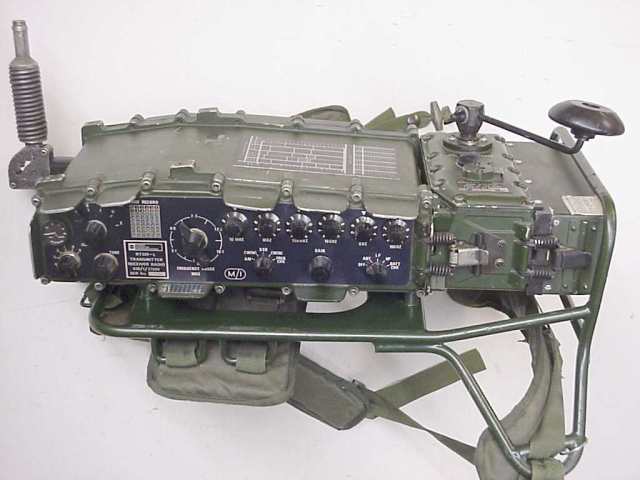

Clansman-320 , Британская КВ радиостанция стоявшая на вооружении стран НАТО с 1970 по 2005 год.
Частотный диапазон 2-30 Mhz, виды модуляции АМ,CW,SSB/USB/. Мощность передатчика
1/7 W. Чувствительность приемника 0,5Mkv. Токопотребление Rx-50 ma,
Tx-900ma/1,5a. Станция работает на штыревые антенны 2,5/5 м или любой
длинный провод, как и положено у вояк все настраивается встроенным
ручным тюнером. Так же есть стандартный BNC выход на антенну 50 Ом.
После 2005 года радиостанции семейства Clansman получили вторую жизнь у радиолюбителей, коллекционеров и в учебных заведениях.
ОДР #536. ES1DJV Горюнов Роман Алексеевич. Эстонская Республика.
|
| |
| |
| -ES1DJV- | Дата: Суббота, 18.08.2018, 04:03 | Сообщение # 3 |
|
Основатель Клуба
Группа: Гл. Администраторы
Сообщений: 63
Статус: |

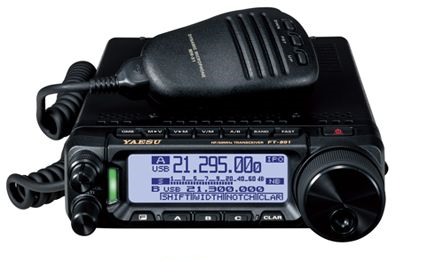

Радиостанция Yaesu FT-891
Коротковолновый (+ 50МГц) базово-автомобильный трансивер FT-891Трансивер FT-891 в
очередной раз является продолжением наследия Yaesu,
который обеспечивает непревзойденную производительность в качестве
мобильного или базового радиолюбительского трансивера.
Высокопроизводительный 32-битный DSP обеспечивает более чистый, четкий
сигнал и создает более приятную среду для любого радиолюбителя.
Особенности:
Современная схемотехника обеспечивает непревзойденное качество принимаемого сигнала
• Приёмник с тройным преобразованием (SSB/CW/AM)
• Руфинг фильтр 3 кГц очень эффективен для ослабления мешающих сигналов
• Встроенный высокостабильный кварцевый генератор обеспечивает высокую
стабильность частоты: ± 0.5 ppm (при температуре окружающей среды
от-10°C до +50°C)
• Съёмная лицевая панель управления, как это было сделано ранее в FT-857
• Два встроенных малошумящих вентилятора
Стабильная выходная мощность 100 Вт
Трансивер FT-891 обеспечивает стабильную высокую выходную мощность 100
Вт (25 Вт в режиме AM). Эффективная защита трансивера по тепловому
режиму обеспечивается благодаря тщательно спроектированной схеме
передатчика и проверенной многолетним опытом системы охлаждения (с
помощью массивного алюминиевого шасси с радиатором охлаждения и
встроенного малошумящего вентилятора).
Подробнее тут >>> http://www.yaesu.ru/yaesu-f....esign=1
ОДР #536. ES1DJV Горюнов Роман Алексеевич. Эстонская Республика.
|
| |
| |
| -ES1DJV- | Дата: Суббота, 18.08.2018, 04:05 | Сообщение # 4 |
|
Основатель Клуба
Группа: Гл. Администраторы
Сообщений: 63
Статус: | Icom IC-703
Краткие технические характеристики трансивера ICOM IC-703.
Встроенный автоматический антенный тюнер; обеспечивает согласование с антеннами в
диапазоне 1.8 до 54 мгц, позволяет работать с укороченными
широкополосными антеннами. Применение в схеме реле с самоудерживанием
(latch relays) позволило заметно уменьшить потребляемую мощность при
перестройке тюнера. © Sicom2003 При необходимости можно также подключить внешний
тюнер (AH-4 или AT-180). Для работы в полевых условиях добавлено
графическое отображение КСВ в заданном диапазоне (SWR graph).
Низкое энергопотребление - одна из отличительных особенностей нового
трансивера, дающая возможность работы от внешней батареи в полевых
условиях. В трансивере использован новый модуль оконечного каскада с
минимальным потреблением, способный стабильно работать в диапазоне
питающих напряжений от 9 до 16В, при этом максимальная выходная мощность
меняется от 5 до 10Вт.
Предусмотрено ступенчатое регулирование выходной мощности (10--5--2.5--1.0--0.5 Вт) с автоматическим выбором
максимальной мощности в зависимости от напряжения питания. Выходной
модуль отличается высоким КПД, что позволило отказаться от охлаждающего
вентилятора. Время
автономной работы при питании от внешней батареи 9.6В / 2800мАч достигает 8 (!) часов (мощность 5Вт, SSB, цикл 1:1:18). В
схеме трансивера предусмотрен также развитый режим сохранения энергии,
включая управление подсветкой.
Дополнительный модуль DSP-процессора UT-106 (встроен в некоторых версиях) обеспечивает две
функции: автоматическое подавление несущей (automatic notch filter, ANF)
и цифровое шумоподавление (noise reduction, NR). Обе функции работают
независимо и вызываются через меню
трансивера с индикацией на дисплее
Новейшие технологии реализованы в съемной передней панели IC-703. С помощью
дополнительного установочного комплекта ее можно вынести на расстояние
до 5м. Как основной блок, так и съемная передняя панель имеют
собственные разъемы под микрофон и телефон, что предоставляет
многочисленные варианты размещения в автомобиле, в помещении или на теле пользователя.
Большой подсвечиваемый ЖК дисплей имеет матричный участок, на котором наглядно
отображаются дополнительные параметры: частоты сплит-режима, величина
сдвига ПЧ, имена каналов памяти и т.д. Встроенный анализатор спектра
показывает на дисплее частоты в диапазоне ±14 заданных шагов от
центральной. Цифровой S-метр имеет память пикового уровня.
IC-703 включает в себя электронный ключ с изменяемым отношением точка/тире,
высота тона меняется в пределах 300-900Гц. Для работы в режиме CW
достаточно подключить манипулятор.
Конструкция трансивера позволяет установить один дополнительный кварцевый фильтр на 455кГц с
полосами 250, 500, 1800 или 3300 Гц.
Дополнительный модуль синтезатора речи UT-102 дает возможность произносить (на английском
языке) рабочую частоту, вид модуляции и уровень принимаемого сигнала.
Как и все трансиверы ICOM, 703 может управляться с компьютера через
дополнительный интерфейс CT-17. Разработанный фирмой ICOM протокол CI-V
позволяет не только управлять всеми функциями трансивера, но и считывать
данные, в частности уровень принимаемого сигнала. В сети Интернет можно
найти большое количество управляющих программ для трансиверов ICOM (в
том числе, бесплатных).
К трансиверу ICOM IC-703 подходят все аксессуары от серии 706: автомобильные и базовые антенны, фильтры,
тюнеры и многое другое. Особо отметим новые опции: сумку для переноски
LC-156 (скорее, это рюкзак) и дополнительную Ni-Cd батарею 9.6В / 2800
мАч (пока не поставляется).
Технические характеристики ICOM IC-703
Диапазон частот, МГц передача: 1.80…54,00 прием: 0.03…60.00
Мощность передатчика, Вт регулируется ступенчато
0.1…10 (13.8В, кр. АМ)
0.1…4 (13.8В, АМ)
0.1…5 (9.6В, кр. АМ)
0.1…2 (9.6В, АМ)
Количество каналов памяти 105
Типы модуляции USB, LSB, CW, RTTY, AM, FM
Диапазон рабочих температур, ?С -10… 60
Нестабильность частоты при 0-50°С, не хуже 0,5 * 10-6
Напряжение питания, В 9.0…15.9
Потребляемый ток, А (перед. / прием при макс. громк. / ожидание) 3 (при 10Вт) / 0.45 / 0.25
Габаритные размеры, мм 167 х 58 х 200
Вес, кг 2.0
ПРИЕМНИК:
Чувствительность, мкВ (FM:12 дБ SINAD, проч. - 10) 2…13 для АМ
0.5 для FM
0.16 для ост.
Избирательность по соседн. каналу, дБ AM: -40, остальные: -60
Избирательность по побочному каналу, дБ -70
Мощность громкоговорителя, Вт 1.0
ПЕРЕДАТЧИК:
Уровень побочных излучений, дБ -50 © Sicom2003
Уровень подавления несущей, дБ -40
Уровень подавления боковой, дБ -50
Отзыв о трансивере от RX3APL
Аппарат собран по схемотехнике из книги Э.Рэда "50 омная схемотехника" (есть на
СКР), принципиально отличается от внешне похожих IC706 серий.
Встроенная DSP справляется с основными функциями, несущие вырезает, шумы
давит. Со штатным фильтром ПЧ2 приемнику не хвататет избирательности, с
доп. полноценным кварцевым фильтром на ОБП 2.4кгц/455кГц прием
замечательный, начинаешь чувствовать работу ручки "shift" , хвосты от
соседей обрезает нормально. Про качество приема могу сказать
следующее-случаев затыкания от мощных станций не выявлялось
даже при работе на полноразмерную штыревую антенну на 40м диапазоне, тем более не
прут вещалки на 20м диапазоне во время прохода. (Причина, по которой
пришлось расстаться с IC706!) Теперь главное-встроенный тюнер, который
согласует кусок проволоки за несколько секунд реально
удивил скоростью и надежностью работы.Кроме того, он включен в цепь приемника,
являясь по сути одноконтурным входным фильтром, который в других
аналогичных аппаратах отсутствует. Про сигнал на передачу сказать
нечего, он хорош как у всех . О чувствительности-она наивысшая из
возможного для любительских трансиверов, более точно можно посмотреть на
сайте Юникома в сравнительной таблице ARRL. Аппарат оснащен полезной
походной фичей экономией потребления тока, реле тюнера поляризованнные и
тюнер настройки запоминает, так что настроившись раз, лишнего тока не
съест.
Это важно для туристов.На передачу совсем не греется, 10Вт в корпусе как для 100Вт,проблем нет. Корпус дубовый,т.е. литое шасси,
отсоединяемая морда пластиковая. Есть одно неудобство, если надо
поставить доп.фильтр, надо снимать плату RX и припаивать фильтр, но
поверьте мне, оно того стоит! Еще про приемник, сравнивал его по
качеству с более дорогими аппаратами,разницы не заметил, хотя "малыш" по
цене в 2-3 раза дешевле. Сервис конечно ограниченный,также неудобно
каждый раз прокручивая меню. А что делать, если на маленькой морде надо
разместить кучу ручек управления. Если оценивать в комплексе все
полюсы и минусы данного аппарата можно смело утверждать, что у него
наивысшее соотношение цена/качество из числа изделий аналогичного
класса. Он не очень распространен в среде любителей по причине
сложившего стереотипа, что "серьезный" ; аппарат должен иметь на
выходе 100 Вт. 703й в паре с усилителем типа KL500 за 300уе позволит
создать полноценную станцию с фактической мощностью 300Вт, но в отличие
от его 100ваттных сородичей, 703й можно всегда кинуть в сумку и
отправится в путешествие, 100 ваттное изделие потребует в нагрузку
солидный аккумулятор.Ведь при потребляемом токе 20А никто потребляемым
током приемника не заморачивается и он доходит порой до 2 А(!) что по
сравнению с 450ма 703го очень круто.Резюмируя сказанное могу сказать,
что это очень удачная модель ICOMa, в которой были учтены недостатки
предшественников (полностью переработан приемный тракт)при сохранении
основных возможностей стационарных аппаратов при впоне доступной цене.
Источник: <a class="link" href="http://www.cqham.ru" rel="nofollow" target="_blank">http://www.cqham.ru
http://rzlab.ru/product/ic-703 </a> и h[color=#000000]ttps://www.qrz.ru/classif....] продажа
ОДР #536. ES1DJV Горюнов Роман Алексеевич. Эстонская Республика.
|
| |
| |
Радиоклуб "SW Friends"
Представленные на сайте логотипы являются собственностью компаний-производителей
